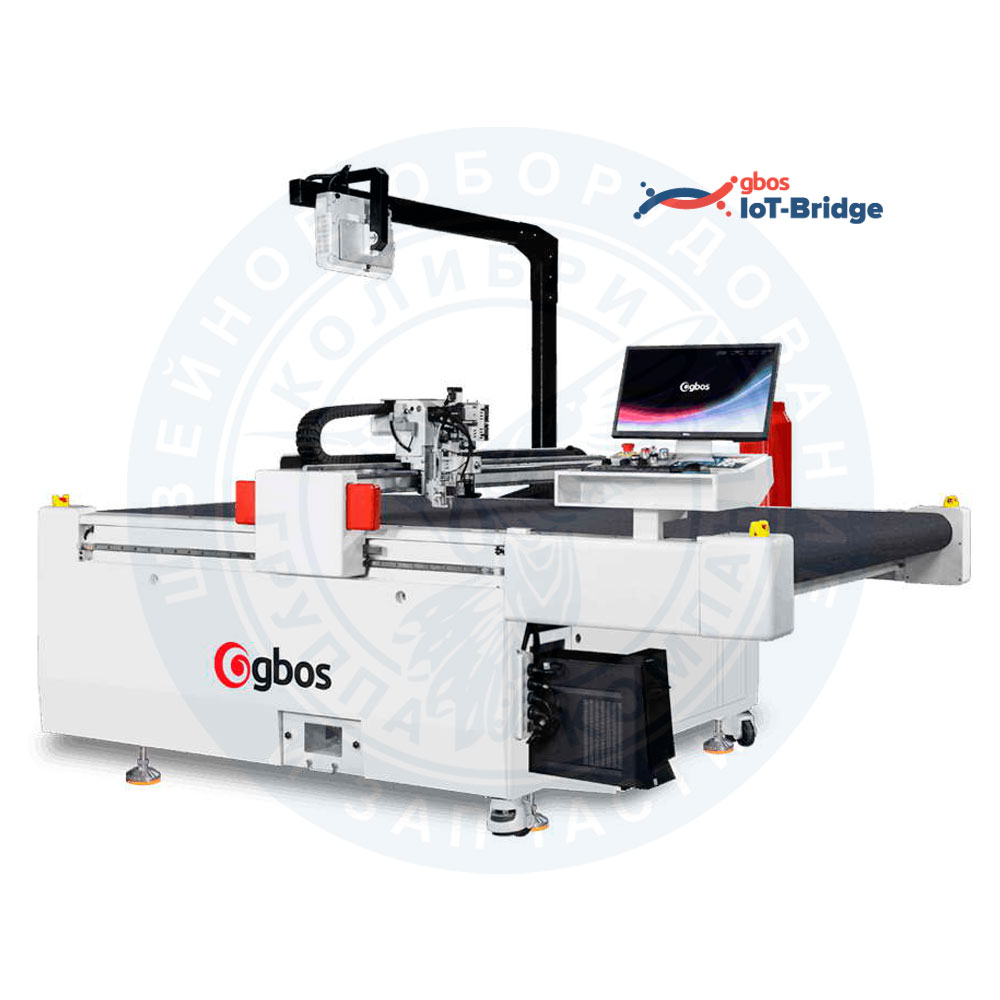

Компактный автоматический раскройный комплекс GBOS VC9-1612-P конвейерного типа для рулонных и листовых материалов.
Высота настила до 18 мм в сжатом виде.
Опция Активный Проектор.
Стойка на 4 рулона стандарт.
Модуль Автоматической раскладки.
Пневматический патрон или Электропатрон для осцилляции ножа.
Два устройства для пробивания отверстий для сменных инструментов (пробойники).
4-х зонный автоматический вакуумный стол раскроя.
Поле раскроя 1600×1200 мм, зона съёма 1600×800 мм.

Подробное описание

ОСОБЕННОСТИ GBOS VC9-1612-P:

Высокопроизводительная система для работы с различными типами текстильными и технических материалами
Собственное программное обеспечение для раскроя
Высокая эффективность работы при малых, средних и больших партиях, высокая точность резки материалов
Простота в эксплуатации и повышенная безопасность рабочего места операторов
Дружественный интерфейс программы управления с интуитивно понятными настройками
Интеллектуальная система резки, обеспечивает точность раскроя различных материалов

ФУНКЦИИ РАСКРОЙНОГО КОМПЛЕКСА GBOS VC9-1612-P:

Специализированная пневматическая раскройная головка с высокочастотным вибрирующим ножом с устройством динамического баланса для бесшумной работы на участке раскроя
Стойка на 4 рулона для подачи материала в зону резки
Дополнительное устройство для загрузки и подачи материала до 8-ми рулонов (ОПЦИЯ)
Комплектация активной проекцией для визуализации раскладки и сбора деталей
Максимальное ускорение по осям до 5000 мм в секунду
Реверсная работа конвейерной зоны резки и сбора деталей

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GBOS VC9-1612-P:

Макс. высота резки	До 18 мм (в сжатом виде)
Окно раскроя	Длина (без ограничений)
Окно раскроя	Конвейерный тип станка
Рабочая ширина (по оси Y)	1600 мм
Ширина стола фактическая	1650 мм
Длина окна раскроя (по оси Х)	1200 мм
Съемный конвейер для деталей	1600 × 800 мм
Подключение	Трехфазный 380VAC/50Гц/20А
Потребляемая мощность	Макс. 11 кВт (пиковая нагрузка)
Мощность вакуумной турбины	9 кВт (общая пиковая нагрузка)
Принцип работы (метод раскроя)	Ножевой однослойный и многослойный раскрой
CAD&CAM Обмен данными	Интернет связь / USB карта памяти
Максимальная скорость оси Z	300 об/сек (вибрация ножа)
Моторный привод CNC системы	PANASONIC Япония
Пневматическая система станка	SMC Япония
4-х комплектный серво мотор X\Y	400 Вт
Сжатый воздух	0,55 МПа 1000 л/мин пиковое потреб.
Скорость резки	Макс. До 800 мм/сек
Ускорение	0,6~0,8 (н/кг)
Уровень шума	<55 дБА
Окружающая среда	10 С° - 45 С°
Влажность	5-95 %, без конденсата
Размеры машины (занимаемое производственное пространство)	Длина×Ширина×Высота (примерно): 3800 × 3000 × 2200 мм
Размеры машины без стойки (такелажный габарит)	Длина×Ширина×Высота (примерно): 2800 × 2300 × 1200 мм
Размеры машины без стойки (такелажный габарит)	Вес (примерно): 1 300 кг
_{Примечание: Спецификация может быть изменена без предварительного уведомления Заказчика, без изменения основных параметров.}
